Инструкция Высекательный пресс Cyklos C-Press 440

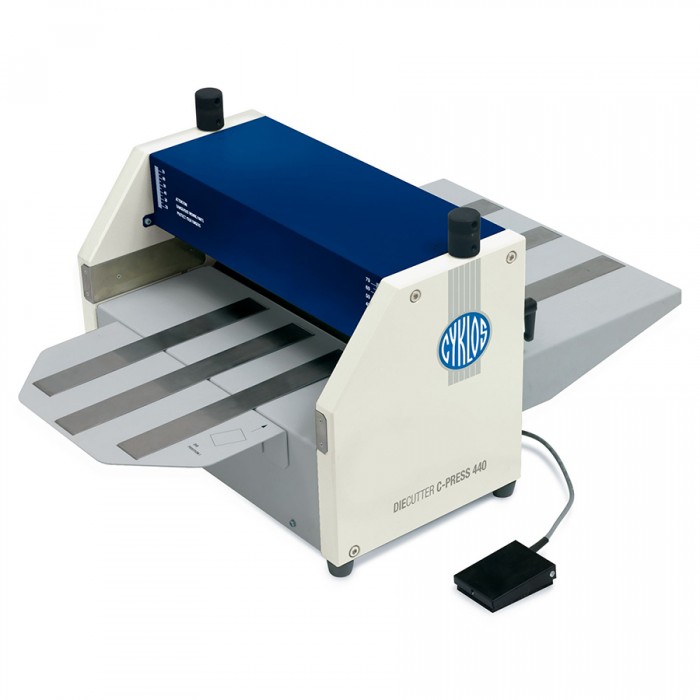

Cyklos C-Press 440 - компактный настольный вырубной пресс для оперативной высечки малых и средних тиражей пазлов, визиток, раскладок коробочек, подстаканников, воблеров, открыток с фигурным вырезом и других изделий из картона, бумаги, пластика, магнитного винила или натуральной кожи с помощью штанц-формы. Подача формы осуществляется вручную. Регулируемые прижимные валы с электрическим приводом захватывают и протягивают через себя штанц-форму с изделием. В момент протяжки валы зажимают рабочий материал между ножами и марзаном, тем самым производя высечку, перфорирование или биговку. На сегодняшний момент C-Press 440 является самым компактным из всех возможных вырубных прессов.

Расстояние между валами точно регулируется двумя независимыми винтами, в результате чего подбирается оптимальный зазор под штанц-форму любой толщины. Cyklos C-Press 440 - классический валковый вырубной пресс в компактном настольном исполнении. Практика показала, что мощности привода пресса для высечки более чем достаточно, чтобы легко справляться с картоном, винилом ( в том числе магнитным) до 1,5мм; пластиком 0,5мм и натуральной кожей до 2,5-3мм. Рабочая ширина машины - 440мм, что даёт возможность использовать штанц-формы размером до А2 формата в ширину и без ограничений в длину. Удобство работы обеспечивается наличием ножной педали включения и клавиши непрерывной работы на боковой панели вырубного пресса.

Основные достоинства:

• Надёжная конструкция
• Компактность
• Быстрая настройка на тираж
• Оперативность изготовления
• Возможность делать малые и недорогие тиражи
• Не требует специальных навыков оператора

Технические особенности работы.

В процессе вырубки материал не скользит по штанц-форме т.к. ножи, прорезав материал насквозь, упираются в марзан и «цепляются» за него. Оператор должен аккуратно подать форму - прямо или немного наискосок (для уменьшения мгновенной начальной нагрузки на валы вырубного пресса). Нижний вал имеет сетчатую структуру, чтобы лучше протягивать штанцевую форму. Такой тип валов обладает отличным сцеплением с поверхностью штанц-формы. Верхний вал со специальным напылением рассчитан на то, что будет протягивать марзан, изготовленный из пропилена высокого давления (ППВД) или его аналога (ПВХМ). Привод от электромотора заведён на нижний вал через редуктор, люфт вала обеспечивает мягкий захват штанцевой формы без «удара». Верхний вал вращается без люфта, так как рассчитан на контакт с твёрдым марзаном. Это вал отвечает за давление на штанцевую форму во время высечки.

В машине можно изменить разводку валов до величины, соответствующей толщине штанцевой формы, ориентируясь по встроенной линейке. В процессе конечной настройки производится окончательная регулировка давления. Установленный размер закрепляется с помощью ручек-эксцентриков. Следует отметить, что каждая сторона регулируется отдельно (диагональная регулировка). Это важная особенность, поскольку количество ножей на штанц-форме может быть разным с одной и другой стороны, в связи с особенностями высекаемой фигуры, и для компенсации силы прижатия валы намеренно устанавливаются с небольшим перекосом. Управление выведено на общий переключатель (выключено/включено/включено с педали).
